实验室功能

根据自动化、电气工程及其自动化的学科特点、知识结构和各类学生情况，按照“层次式、模块化、综合型、研究型”实验教学课程体系，为学生提供完成《电力电子技术》等强电基础课程所需要的实验设备，能够让学生对各种现代电力电子原理有更深刻的理解和认识。

实验装置主要由晶闸管反并联的三相全控乔式电路部分、触发单元、调节器、逻辑控制单元、过流保护控制板等构成。能完成电力电子技术的实验教学任务。通过实验能够达到掌握电力电子电路的接线、调试、特性分析;开闭环直流调速系统及可逆系统的动静态特性分析。为学生掌握电力电子器件的应用、直流调速系统的的应用奠定基础。

实验内容

电力电子技术：

w 电力电子器件特性实验

w 单相桥式全控整流电路实验

w 直流斩波电路的性能研究

w 单相SPWM逆变电路实验

w 晶闸管半控桥式整流实验

w 单相桥式有源逆变电路实验

w 三相半波整流电路特性实验

w 直流调速系统开环特性实验

w 直流调速系统电压闭环特性实验

w 直流调速系统双闭环特性实验

实验室设备

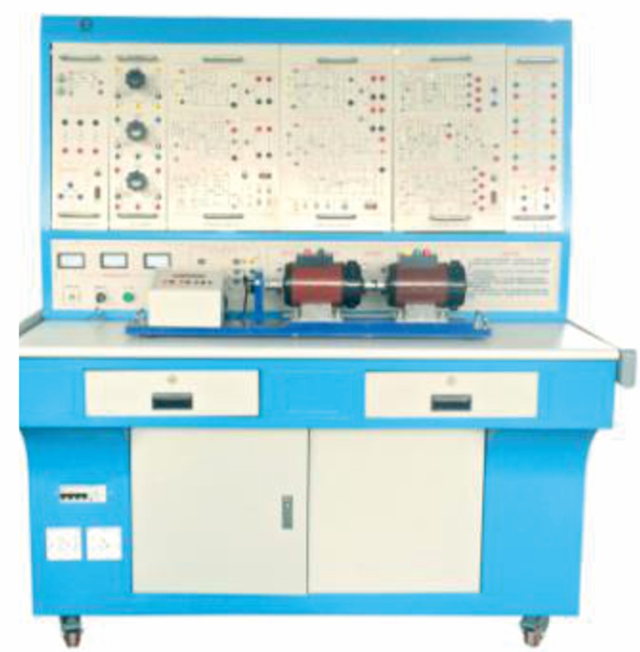

电力电子及电机控制实验装置集成了隔离变压器，三相可调交流电源，高压直流电源，电压型漏电保护装置、电流型漏电保护装置，三相电源短路保护，定时兼报警记录仪，缺相指示、相序检测及过压指示，数模双显直流电压/电流表（整体表），数模双显交流电压表/电流表，单三相功率、功率因数表，转矩、转速输出功率测试，绕线异步电动机转子起动电阻、可调电阻器、电容器、三相同轴联动可调电阻器、电抗器，不锈钢导轨，各种电机等于一体，设计合理、功能先进、性能稳定可靠。
